|   業界概要

IVD（体外診断）は、血液、体液、組織などの人体から採取したサンプルを体外で検査し、臨床診断情報を得るための製品を指します。IVD業界は、免疫診断、臨床化学分子診断、微生物診断、血液診断、ポイントオブケア検査（POCT）など、様々な分野に細分化されています。

|   TOPSFLOポンプソリューション

マイクロポンプは、体外診断分析において重要な駆動部品です。流体システムの動力源として機能し、臨床化学、血液分析、免疫学、微生物学など、様々な分野で広く使用されています。マイクロポンプは、サンプルの供給、廃棄物の除去、配管および部品の洗浄といった重要な機能を担っています。

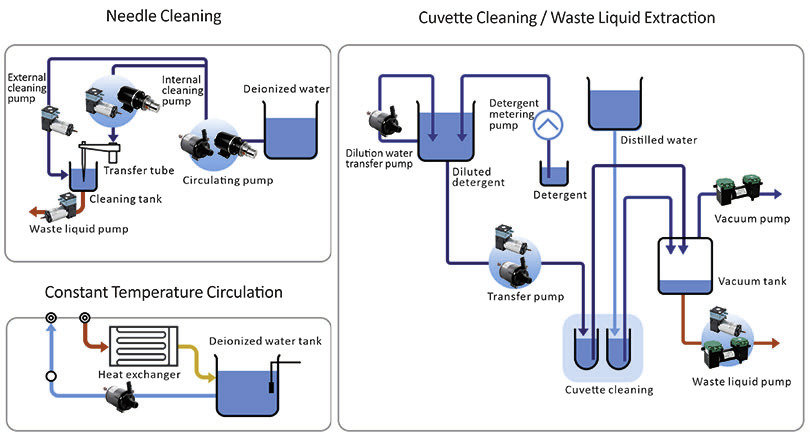

全自動生化学分析装置を例にとると、TOPSFLO マイクロポンプは、ニードル洗浄、キュベット洗浄、定温循環などのシステムに使用できます。

—ダイヤフラム式液体ポンプ

ダイヤフラム式ポンプは、真空吸引装置、特に廃液システムにおいて最も広く使用されているポンプです。反応カップやパイプラインから廃液を洗浄・除去するために使用されています。このプロセスにおいて、ダイヤフラム式液体ポンプは廃液を直接排出することができます。

また、小型真空ポンプは密閉容器内を真空状態にすることで、間接的に装置から廃液を排出するために使用できます。この方法は効率的で、廃液がポンプ室を通過しないため、ポンプの寿命が長くなります。

用途に応じて、容器内を真空状態にするための大型の双頭型および片頭型真空ポンプや、流量と圧力が低い小型のダイヤフラムポンプがあります。小型ダイヤフラムポンプは、個々のニードルから廃液を直接排出するためによく使用されます。小型ポンプは、様々な圧力と流量のシナリオに対応するために、様々な作動圧力で動作する必要があります。

クロスコンタミネーションゼロ

ガスの移送、抽出、圧縮のためのクリーンな環境を提供します。オイルフリーでメンテナンスフリーです。

高い気密性

高気密ダイヤフラムポンプは、IVD機器にとって不可欠です。検査の精度、信頼性、再現性を確保し、正確な診断と分析をサポートします。

高精度な流量

IVDシステムは、サンプル前処理、サンプル/試薬の添加などのプロセスを完了するために、信頼性の高いサンプル導入システムに依存しています。サンプルと試薬を高精度かつ高い再現性で輸送し、スムーズな流れを維持し、プロセス中の脈動を最小限に抑えることが不可欠です。

TFシリーズの仕様

最大流量：3L/分（0.8GPM）

水頭：≥10m（1Bar）

周囲温度：-20～60℃

媒体温度：-5～60℃

寿命：15000時間

—ダイヤフラムガスポンプ

耐腐食性

パイプラインやニードルのフラッシングには、腐食性溶剤が使用されることが多く、結晶や血栓を含む廃棄物をシステムから迅速に除去する必要があります。そのため、小型ポンプには一定レベルの耐腐食性が求められます。TOPSFLOダイヤフラムポンプのポンプヘッド、ダイヤフラム、バルブ部品は、様々な溶剤に対応するために、様々な材料でカスタマイズ可能です。

極めて長い製品寿命

IVD機器のライフサイクルにおいて、小型ポンプは交換が不要で、長寿命であり、安定性と信頼性を維持することが求められます。

コンパクトな構造、柔軟な設置

IVDシステムでは通常、センサー、バルブ、リザーバーなどの重要なコンポーネントを搭載する必要があります。機器やコンポーネントの設置スペースは限られているため、小型ポンプにはコンパクトな構造と柔軟な設置性が求められます。

TMシリーズ仕様

最大流量：17L/分（4.50 US GPM）

最大圧力：220kPa

最大真空度：95kPa

周囲温度：-20～60℃

媒体温度：-5～60℃

寿命：15,000時間

—遠心ポンプ

TOPSFLO遠心ポンプは、体外診断用試薬キット、酵素免疫測定（ELISA）装置、蛍光分析装置などの温度調節に広く使用されています。これにより、実験の精度と再現性が確保されます。

体外診断用循環恒温システムにおけるポンプの要件は次のとおりです。

信頼性と安定性

体外診断用機器は信頼性の高い結果が求められるため、遠心ポンプには故障のない連続運転を保証する高い安定性が求められます。さらに、体外診断用機器の10～15年の寿命において、マイクロポンプは交換の必要がないことが期待されています。

TOPSFLOポンプは、主要な体外診断用機器メーカーによる信頼性検証に合格しており、長寿命と安定した信頼性を実証しています。

クロスコンタミネーションゼロ

IVDシステムでは、クロスコンタミネーションがエラーや不正確な結果につながる可能性があります。例えば、システム内の脱イオン水は、流水がサンプルや試薬を汚染しないよう、高い純度を保つ必要があります。さらに、ポンプ自体も微量の汚染物質を放出しないようにする必要があります。

TOPSFLOポンプは食品グレードの材料を使用することで、真の不純物ゼロとクロスコンタミネーションゼロを実現しています。このアプローチは、医療機器が最も正確で信頼性の高い検査データを提供することに貢献しています。

耐腐食性

アルカリ洗浄液にはある程度の腐食性があるため、取り扱い中の損傷を防ぐために、ポンプには耐腐食性が求められます。

TOPSFLOは耐腐食性材料を採用しており、複数の主要IVDメーカーによるアルカリ洗浄液浸漬試験に合格しています。

TLシリーズ仕様

最大流量：24L/分（6.34 US GPM）

水頭：35m

周囲温度：-40～40℃

流体温度：-40～105℃

IP保護等級：IP68

—ギアポンプ

ギアポンプは、配管抵抗の高いニードルの内壁洗浄によく使用されます。ニードルの洗浄効果は、内壁の粗さと設計に密接に関連していますが、さらに重要なのは、ギアポンプによって供給される高圧と相関していることです。内壁を高圧で洗浄することで、高抵抗条件下でも十分な洗浄流量を確保できます。

安定した圧力出力

ギアポンプは、システム内の液体の洗浄力を確保するために、安定した圧力出力を提供できる必要があります。

信頼性と安定性

IVD機器では通常、試薬、サンプル、その他の液体の正確な投与、混合、移送を確保するために、精密な流量制御が必要です。TOPSFLOギアポンプは、実験要件を満たす安定した流量制御機能を備えています。

耐腐食性

体外診断装置では、様々な種類の試薬やサンプルが使用される可能性があり、その中には腐食性のものもあります。TOPSFLOギアポンプの材質は、使用される液体の特性に耐え、運転中のポンプの損傷を防ぐように設計されています。

信頼性と耐久性

ギアポンプには、長期間にわたる連続運転が可能で、装置の寿命全体にわたって性能の安定性を維持できる高い信頼性が求められます。

MGシリーズの仕様

最大流量：6.5L/分（1.72 USGPM）

最大出力圧力：10bar（145.04 psi）

最大システム圧力：20bar（290.08 psi）

周囲温度：-30～50℃

流体温度：-10～100℃
