MG200XK/DC24WI マグネットドライブギアポンプ

主に使用されるのは、

インクジェットプリンター | CIJプリンター
食品加工機械
コーヒーマシン | ミルクマシン
医療機器 | 医療美容機器
燃料電池 | 冷却システム

接触 Customized Product Catalog

説明仕様パフォーマンスカーブ応用カスタマイズ関連製品

説明

特長：
• 316Lステンレス鋼シェル、PEEKギア、PTFEシーリング材、耐腐食性、耐高温性、耐久性
• 磁気カップリング駆動、漏れなし
• コンパクト構造、高圧
• 脈動のない流量と低騒音
• 強力な自己プライミング能力
• 食品安全を確保するFDA規格準拠
• 無段階流量調整
• -0.1MPa～2MPaの密閉系に適しており、衝撃荷重にも耐性があります

仕様

モデル	最高吐出圧力 (Bar)	最大流量範囲 (ml/Min)	電力 (W)	電圧 (V)	入口/出口直径	モーター
MG204XK/DC24WI	10	20-1000	70	DC24	G1/8”	DCブラシレスモーター
MG209XK/DC24WI	7	100-2500	70	DC24	G1/8”	DCブラシレスモーター
MG213XK/DC24WI	7	300-3500	70	DC24	G1/8”	DCブラシレスモーター
注記： 1. 「04」は高さ4mm、「09」は高さ9mm、「13」は高さ13mmのギアを意味します。 2. 必要に応じて、「L」は制限圧力弁、「R」は逆止弁をご使用ください。事前にご指定ください。 3. 「XK」はPEEKギア、「YT」は合金ギアです。液体に顔料インクなどの硬質粒子が含まれる場合は、YTギアの使用を推奨します。 4. 強酸・強アルカリ対応「PK」タイプ：接液部はすべて非金属防錆材料で作られています。

• 高度：≤ 2500 m
• 湿度環境：≤ 75%
• 流体粘度：0 ~ 3000 CPS
• 周囲温度：-10 ~ 50 ℃
• 流体温度：-10 ℃ ≤ T ≤ 85 ℃（凍結を除く）
• 動作方法：連続動作
• 使用媒体：酸、アルカリ、塩、有機溶剤、油
• 寿命：8000時間以上

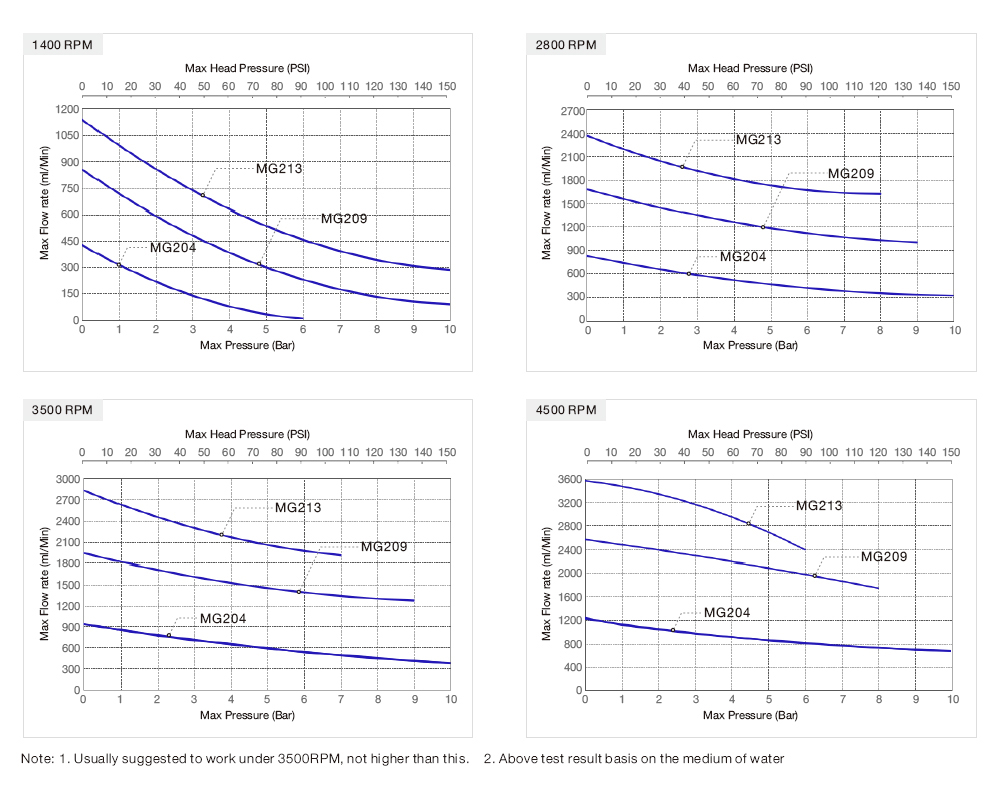

パフォーマンスカーブ

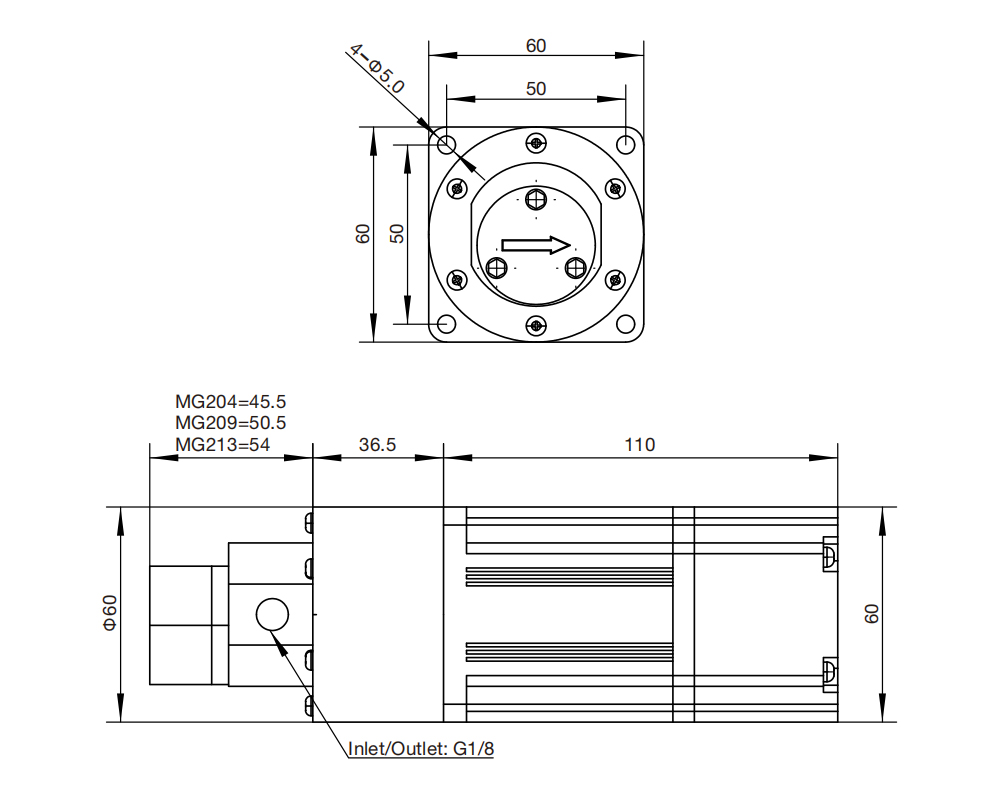

寸法(mm)

応用

MG磁気駆動ギアポンプの用途：
• 新エネルギー産業：EV充電ケーブルの冷却、燃料電池
• 食品機器：自動充填機、コーヒーメーカー、食品加工機、牛乳自動販売機
• 医療機器：血液透析装置、外科用器具、スキンケア、消毒・滅菌装置、美容機器
• 印刷機器：セラミックインクジェットプリンター、インクジェットプリンター、写真機、バーコードリーダー
• 業務用機器：レーザー冷却装置、スプレー装置、水処理、溶接・切断、実験器具、スプレー塗装
• その他：流体移送、冷却循環
