TA70E 高圧水冷ポンプ

主に使用されるのは、

EV液冷充電 | 電気自動車スーパーチャージャー
産業用・商業用電子機器の冷却
エネルギー貯蔵 | 熱管理冷却
液体移送 | その他の冷却循環

TA70E 高圧水冷ポンプ

説明

特長:

• 液体温度 -40℃~80℃
• インテリジェント制御、FG信号、6つのインテリジェント保護機能
• 長寿命(20,000時間以上)
• 良好なバッチ安定性、不良率1/100000以下
• 高流量、高水頭、低発熱、高速放熱、優れた冷却効果

仕様

モデル 最大吐出量
(L/Min)
最高揚程
(M)
電圧
(VDC)
電流
(A)
定格出力
(W)
TA70E-A24-4030 40 36 24 6.2 150
TA70E-A24-4238 42 38 48 3.6 170

OEMカスタマイズ可能



TOPSFLO TA70E|技術仕様

項目 仕様
型式 TOPSFLO TA70E
モータータイプ ブラシレスDCモーター(BLDC)
周囲温度 -40~55℃
液体温度 -40~80℃
対応流体 水、不凍液、冷却液、グリコール、誘電性冷却液など
動作電圧範囲 24V:12~28V
48V:36~60V
最大システム圧力 1.8 MPa
設計寿命 20,000時間以上
保護等級 IP67
コイル絶縁クラス F種
認証 CE、REACH、RoHS、UL(UL認証取得手続き中。UL規格に準拠したカスタマイズ対応が可能)
外径(入口/出口) 20mm/20mm
OEMカスタマイズ対応可能
材質 ポンプヘッド/本体/ポンプ室:PPS+GF(ガラス繊維強化PPS)
Oリング:EPDM
シャフト:精密セラミックス
軸受スリーブ:グラファイト
ガスケット:精密セラミックス+ステンレス鋼
運転モード 連続運転
電源 直流電源(DC)
電磁両立性(EMC) 優れた電磁両立性、低EMI(電磁妨害)、高い電磁耐性
保護機能 過電圧保護、低電圧保護、空運転保護、過熱保護、過電流保護、ローターロック保護、逆接続保護、定電力制御
機能 TA70EはPWMによる回転速度制御およびFG信号(回転数信号)のフィードバックに対応しており、流量の高精度な制御と運転状態のリアルタイム監視を実現します。
備考 空運転不可、自吸機能なし

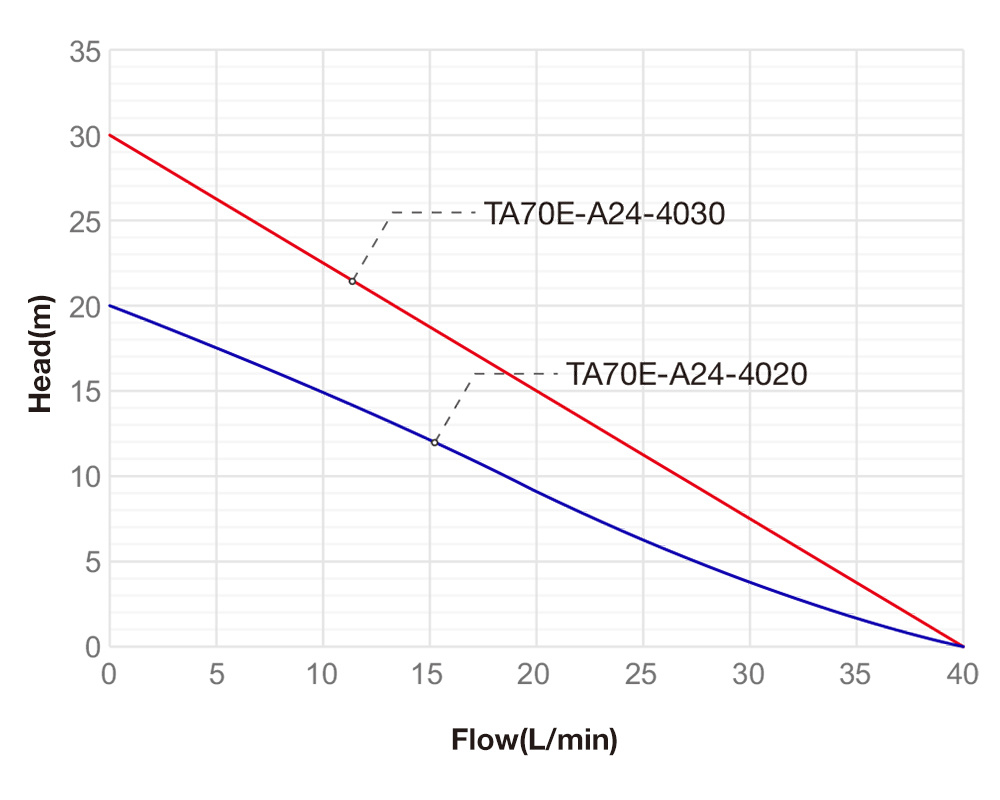

パフォーマンスカーブ

パフォーマンスカーブ

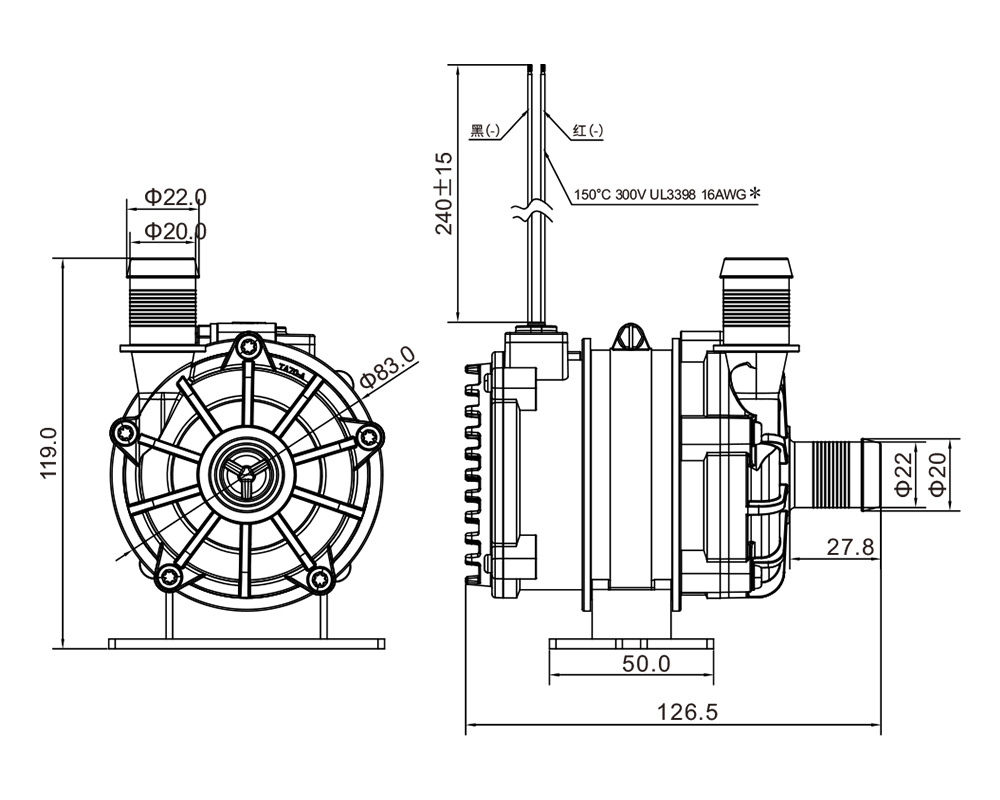

寸法(mm)

寸法(mm)

応用

TA70E高圧液体冷却ポンプ用途:EV充電器液体冷却システム、チラー、エネルギー貯蔵キャビネット冷却、産業および商業用電子機器冷却、熱管理液体冷却システム、医療用冷却、サーバーデータセンター冷却/CDU冷却

  • EV充電器

    EV充電器

  • サーバー冷却

    サーバー冷却

  • チラー

    チラー

  • 医療用冷却

    医療用冷却

カスタマイズ

機能:

PWM、5V速度制御、FG(RPM)信号線

強み:

♦ 独自の物理的所有権を有する16,000㎡の近代的な工場、ESD帯電防止制御、無塵作業場、100台以上の専門輸入設備
♦ CNAS国家試験所認定基準を満たす4つの主要な専門精密実験室
♦ マイクロDCポンプ業界で60件以上の特許を保有、強力な研究開発力と最先端の業界技術を習得
